XK3208-A5称重仪表参数设置方法

日期:2018-10-27 09:41:31
XK3208-A5称重仪表为ICS-XF皮带秤的配套仪表,为触摸屏设计,本文接受了XK3208-A5称重仪表参数的设置方法。

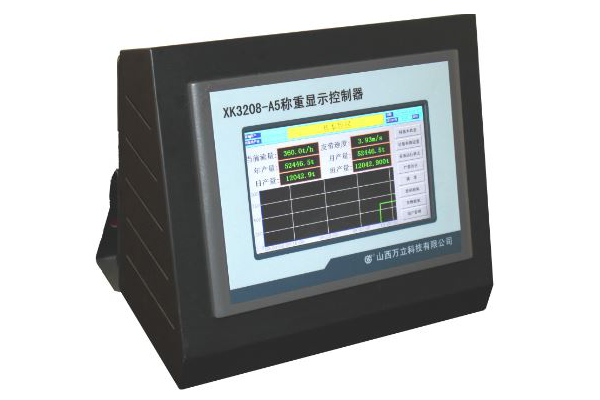

XK3208-A5称重仪表
可通过“皮带秤基本信息设置”窗口和“计量参数设置”窗口对XK3208-A5称重显示控制器进行设置。

1  皮带秤基本信息设置

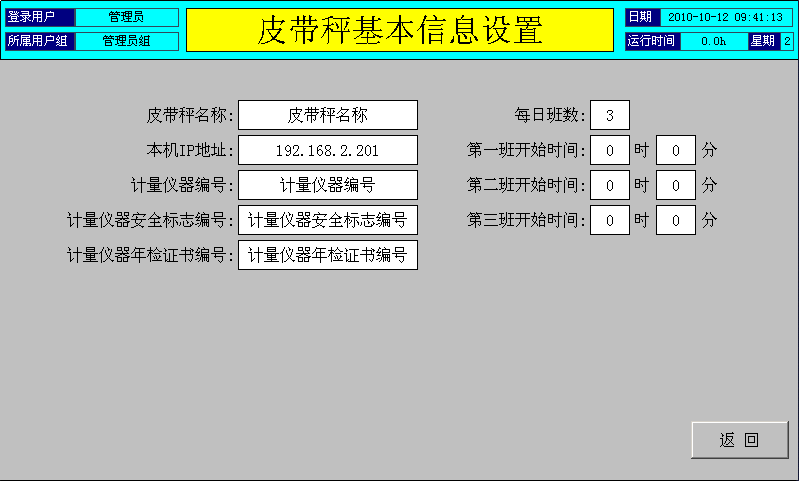

在“基本数据”窗口中点击“秤基本信息”按钮进入“皮带秤基本信息设置”窗口,如下图所示:

在该窗口中,可设置皮带秤的名称,修改本仪表的IP地址,设置每日班数及每班对应的时间等。
1.1  皮带秤名称
该参数标记本皮带秤的名称,它将作为通信帧中的一个字段被发送。
1.2  每日班数及班开始时间
每日班数可设置的范围为1~每个班的开始时间应各不相同。“第一班开始时间”对应的时刻同时也是每日、每月和每年的开始时刻,日累计将在每日的这个时刻清零并重新累计,月累计将在每月1日的这个时刻清零并重新累计,年累计将在每年1月1日的这个时刻清零并重新累计。

2  计量参数设置

在“基本数据”窗口中点击“计量参数设置”按钮进入“计量参数设置”窗口,如下图所示:

2.1  称量系数
该参数与计量结果为线性关系,一般应由仪表通过执行挂码标定或实物标定自行调整,也可手动修改。
设置范围:1~100000
2.2  重量内码
当重量信号实测时,该参数显示当前称重传感器信号经AD转换后的数字量值;当重量信号内给时,该参数显示内给的重量数字量值。
显示范围:0~635
2.3  速度内码
当速度信号实测时,该参数显示当前速度传感器每秒发出的脉冲数;当速度信号内给时,该参数显示内给的每秒速度脉冲数值。
显示范围:0~10000
2.4  零点内码
皮带空转一周的平均重量内码。一般应由仪表通过执行调零操作自行调整,也可手动修改。
设置范围:0~635
2. 零点上限
当重量内码大于该参数所设定的值时,将不能进行调零操作。
设置范围:1~635
2.6  整圈方式
设定仪表计算皮带转过整圈的方式。
定时:仪表以计时的方式确定皮带是否转过整圈。从某一时刻起,皮带运行的时间到达“皮带周期”所设定的时间长度时,认为皮带转过一整圈。如仪表设定整圈方式为“定时”,请正确设定“皮带周期”参数。
定长:仪表以测量长度的方式确定皮带是否转过整圈。长度测量是通过对速度内码的累积进行的。如仪表设定整圈方式为“定长”,请正确设定“皮带周长”、“测速轮每周脉冲数”及“测速轮周长”等参数。
2.7  手动调零幅度
手动执行调零时,仪表至少要计算两次零点值,即,皮带至少要空转两圈。如果这两次得到的零点值之差小于本参数所设置的值,则调零成功,否则,继续进行调零,直到相邻两次调零操作的结果值之差小于该值为止。
设置范围:1~635
2.8  自动调零
设定仪表是否对皮带秤进行自动调零,即零点跟踪。
开:打开自动调零功能。
关:关闭自动调零功能。
2.9  自动调零幅度
自动调零功能打开时,皮带每转过一整圈,仪表就对本圈平均重量内码与零点内码进行比较,如二者之差小于本参数设定的值,则用本圈平均重量内码值作为新的零点。反之,保持原零点不变。
设置范围:0~635
2.10  流量显示阻尼
设定显示变化的速度。阻尼值越高,响应速度就越慢。该参数值不影响计量结果。
设置范围:0~99.9%
2.11  累积值极限
该参数是相对于量程的一个百分数,当流量的绝对值小于量程乘以本百分数时,将不进行累积。例如,量程设定为1000t/h,累积值极限设为3.000%FS,则流量为29t/h(< 1000t/h×3.000% )时,产量不会进行累积;而流量为31t/h(> 1000t/h×3.000% )时,产量将进行累积。该参数对挂码校验和实物校验无作用。
设置范围:0~100.000%
2.12  重量内码内给
设定是否由仪表内部给定重量内码。
是:重量信号不进行实际采集,重量内码由仪表内部给定。
否:重量内码由称重传感器实际采集的重量信号经AD转换后得到。
2.13  重量内码内给值
当“重量内码内给”设定为“是”时,该参数设定内给值的大小。
设置范围:0~635
2.14  速度内码内给
设定是否由仪表内部给定速度内码。
是:速度信号不进行实际采集,速度内码由仪表内部给定。
否:速度内码由速度传感器实际采集的信号经计数后得到。
2.1 速度内码内给值
当“速度内码内给”设定为“是”时,该参数设定内给值的大小。另,当“监视皮带”功能开启时,该参数也作为速度内给值。
设置范围:0~10000
2.16  监视皮带
设定是否通过监视皮带的启停来内给速度内码。皮带的启停是通过监视速度传感器的信号有无实现的,即,当速度内码非内给时,如果速度传感器输出信号不为零,则认为皮带正在运转;如果速度传感器输出信号为零,则认为皮带停止。
开:监视皮带功能开启。当皮带运转时,速度内码由仪表内部给定。
关:监视皮带功能关闭。
2.17  皮带额定速度
皮带正常运行时的速度值。
设置范围:>0.1mm/s
2.18  皮带周期
皮带运行一整圈的时长。
设置范围:1.0~100000.0s
2.19  皮带周长
皮带运行一整圈的长度。
设置范围:1.000~100000.000m
2.20  称量段长度
设置本皮带秤的有效称量段长度。
设置范围:1.0~10000.0mm
2.21  测速轮每周脉冲数
测速传感器每转过一周所发出的脉冲个数。
设置范围:1~10000
2.22  测速轮周长
测速传感器测速轮的周长。
设置范围:1.000~10000.000mm
2.23  量程
设定本皮带秤的最大称量值。
设置范围:1.0~100000.0t/h
2.24  实物校验值计入产量
设定在实物校验时所产生的累积值是否要计入产量中。
是:将实物校验时所产生的累积值计入产量中。
否:不将实物校验时所产生的累积值计入产量中。
2.2 时间
设置仪表时间,格式为“时:分:秒”。
2.26  日期
设置仪表日期,格式为“年-月-日”。
2.27  清空产量按钮
点击相应按钮将对总产量、年产量、月产量、日产量、班产量以及小时产量清零。
