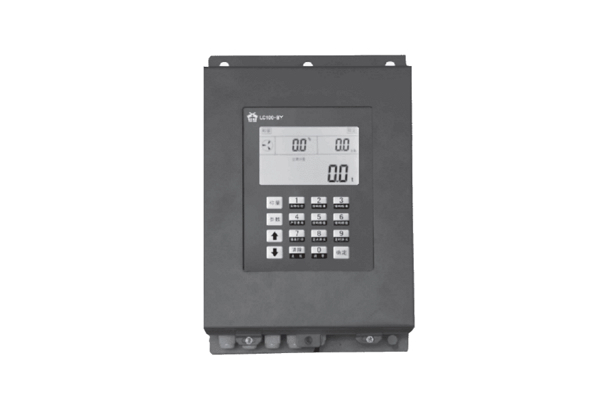

LC100-BY皮带秤仪表

LC100-BY皮带秤仪表

    LC100-BY皮带秤仪表产品介绍:

    LC100-BY皮带秤仪表为壁挂式液晶显示仪表,可用于诸如皮带秤、螺旋秤等连续累计自动衡器专用仪表,并严格按照Q/140000LC001-2007《LC100称重显示控制器》企业标准研制生产。
    LC100-BY皮带秤仪表支持RS232、RS485通讯方式,可以满足用户多种计量、检测和联网的需求,全中文图形显示方式提供了丰富的运行数据和简洁的操作界面。

    LC100-BY皮带秤仪表产品参数:

项目   技术指标
—般规格 电源范围 AC187~242V,50HZ
功率 <20W
电源保险丝容量 250V,0.5A
温度范围 -10~40℃
相对湿度 <90%RH
外形尺寸 壁挂箱体尺寸:247X308X90mm(宽X高X厚)
重量 0.1kg
环境防护能力 壁挂仪表防护能力不低于IP62级
累计量显示范围 0~999999t,0~999999Kg
校准时累计量分度值 0.1kg
瞬时流量显示范围 0~9999t/h,0~9999Kg/h
静电放电 接触放电:6kV(试验等级为3级)
电磁兼容 电快速瞬变脉冲群 电源端口:电压峰值:4kV(试验等级为2级)
信号线端口:电压峰值:1kV(试验等级为1级)
抗电磁场福射 频率:80MHz至1000MHz
场强:3V/m(试验等级为2级)
调制:80%调幅,1kHz正弦波
重量信号 非线性误差 <0.03%F.S
传感器激励电压/电流 DC10V,150mA,可连接8个350Ω的传感器
输入信号范围 0~30mV
A/D内码 100000(20mV)
A/D转换速率 100次/秒(典型值,可设置其它速率)
仪表灵敏度 0.2μV/d
线缆长度 模拟传输500m(Max.RVVP6x0.5mm²)
速度信号 速度传感器类型 1:NPN集电极开路光电式
速度传感器电压/电流 DC12V,50mA(Max)
频率范围 1~2000Hz
信号电压幅度 >4V(峰-峰)
最大信号电压幅度 60V(峰-峰)
滞后电压 ±0.3V
线缆长度 模拟传输500m(Max.RVVP3x0.5mm²)
串行通讯 数量 1路(RS232或RS485可选择)
隔离电压 光电隔离1000VDC(Min.)(适用于RS485)
抗雷击能力 10/700us,8KV雷击测试(适用于RS485)
抗静电能力 +-6KV接触放点,+-8KV气隙放电(适用于RS485)
通讯接口 1:RS232(标配)
2:RS485(选配RS485通讯板)
通讯协议 1:ModBus RTU
2:定制用户协议
波特率 600,1200,2400,4800,9600,19200,38400,57600,115200
通讯距离 RS232:25m

    LC100-BY皮带秤仪表安装方法

  •     (1)在混凝土、砖墙等可靠结实的墙壁上安装4个M8螺栓,间距为170x272mm。
  •     (2)将仪表背后的4个安装孔对齐到安装螺栓并锁紧固定螺母。
  •     (3)到达仪表接线端子的线缆,应在接近端子的地方具有可靠的承重和固定卡子或线槽,以免接线端子由于线缆重力导致滑脱或接触不良。

    LC100-BY皮带秤仪表外形尺寸图
