称重仪表

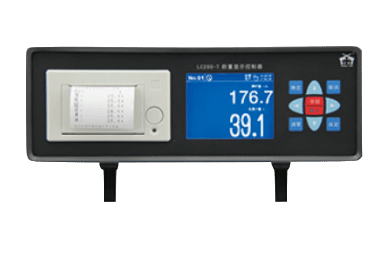

LC200-T皮带秤仪表配料秤仪表

    LC200-T皮带秤仪表配料秤仪表产品介绍:

    LC200-T皮带秤仪表配料秤仪表具有232接口、RS485接口、以太网接口、ProfiBus-DP通接口,是一款现场总线型多接口仪表,采用了32位ARM单片机、多任务实时操作系统、现场总线通讯等先行技术,结合全图开化中文操作界面,可方便地与DCS和PLC联网。LC200-T为台式称重仪表,体型较大,可摆放在桌子上,也嵌入于控制柜中,该仪表配有嵌入式打印机(微型打印机),可进行换班打,设备启停打印,定量停止打印,小时打印,手动打印。

    LC200-T皮带秤仪表配料秤仪表适用范围:

  •     1.计量皮带秤
  •     2.配料皮带秤
  •     3.定量皮带秤
  •     4.配料螺旋秤
  •     5.配料失重秤
  •     6.定量加料秤

    LC200-T皮带秤仪表配料秤仪表产品参数:

项目   技术指标
一般指标 电源范围 AC85~264V,50/60HZ
功率 〈15W
电源保险丝容量 250V,0.5A
温度范围 -10~40℃
相对湿度 <90%RH
外形尺寸 150X75X140mm(宽X高X深)
自重 1.5~3kg
环境防护能力 不低于IP51级
累计量显示范围 0~999999t,0~999999Kg
校准时累计量分度值 0.1kg
瞬时流量显示范围 0~9999t/h,0~9999Kg/h
静电放电 接触放电:6kV(试验等级为3级)
电磁兼容 电快速瞬变脉冲群 电源端口:电压峰值:lkV(试验等级为2级)
  信号线端口:电压峰值:0.5kV(试验等级为1级)
抗电磁场福射 频率:80MHz至1000MHz
  场强:3V/m(试验等级为2级)
  调制:80%调幅,1kHz正弦波
重量信号 非线性误差 <0.03%F.S
传感器激励电压/电流 DC5V,150mA,可连接8个350Ω的传感器
输入信号范围 0~15mV
A/D内码 100000(10mV)
A/D转换速率 100次/秒(典型值,可设置其它速率)
仪表灵敏度 0.1μV/d
线缆长度 模拟传输500m(Max.RVVP6x0.5mm²)
数字传输1200m(Max.RVVP2x0.5mm²)
速度信号 速度传感器类型 1:NPN集电极开路光电式
2:二线制磁电式
3:二线制或三线制(NPN)接近开关
速度传感器电压/电流 DC12V,50mA(Max)
频率范围 1~2000Hz
信号电压幅度 >4V(峰-峰)
最大信号电压幅度 60V(峰-峰)
滞后电压 ±0.3V
线缆长度 模拟传输500m(Max.RVVP3x0.5mm²)
数字传输1200m(Max.RVVP2x0.5mm²)
模拟量输出 数量 2路光隔输出
电流输出 0~20mA,4~20Ma可选择
电压输出 0~5V,0~10V,可选择
  使用外置电阻器将电流转换为电压。
  例如:500Ω电阻可将20mA转换为10V。
最大负载 500Ω(0~20mA,4~20mA)
分辨率 12位
精度 0.001
隔离电压 1000VDC(Min.)
功能 1:PI控制输出2:输出流量信号
模拟量输入 电流输入 0~20mA,4~20mA可选择
电压输入 0~5V,0~10V可选择
输入阻抗 150〇(0~20mA,4~20mA)>10KQ(0~10V,0~5V)
分辨率 10位
精度 0.20%
功能 1:设定给定流量2:速度信号
开关量输出 数量 4路,其中D01、D02、D03为电磁继电器,D04为光耦输出
隔离电压 2500VDC(Min.)
负载 电磁继电器:最大AC250V,最大2A;
  光耦:最大DC55V,最大50mA
功能 1:吨脉冲输出
2:故障报警输出
3:配料皮带机启动
4:预给料机启动
5:缺料输出
6:电流环大屏幕显示累计量(仅限D04)
7:电流环大屏幕显示瞬时量(仅限D04)
8:电子秤运行
9:定量停机

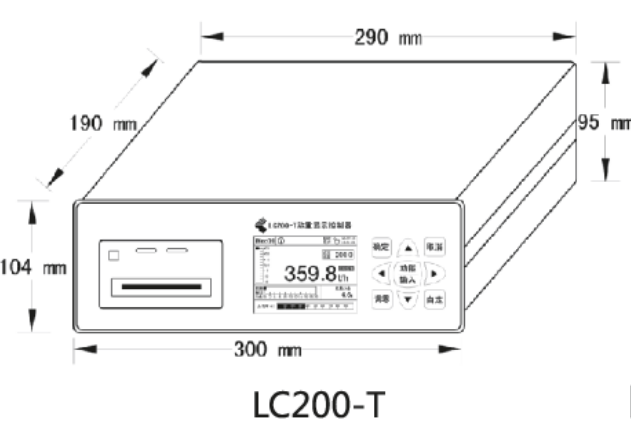

    LC200-T皮带秤仪表配料秤仪表外形尺寸:

    LC200-T皮带秤仪表配料秤仪表外形尺寸

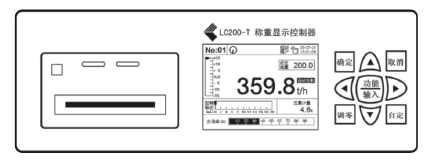

 LC200-T皮带秤仪表配料秤仪表界面

    LC200-T皮带秤仪表配料秤仪表安装方法:

  •     (1)在操作平台上妥善放置仪表,若仪表有自行滑落的可能,应采取防滑保护或限制措施。
  •     (2)仪表后方应至少有30cm以上的接线空间。
  •     (3)到达仪表接线端子的线缆,应在接近端子的地方具有可靠的承重和固定卡子或线槽,以免接线端子由于线缆重力导致滑脱或接触不良。
