项目 |
|
技术指标 |
—般规格 |
电源范围 |
AC85~264V,50/60HZ |
功率 |
<15W |
电源保险丝容量 |
250V,0.5A |
温度范围 |
-10~40℃ |
相对湿度 |
<90%RH |

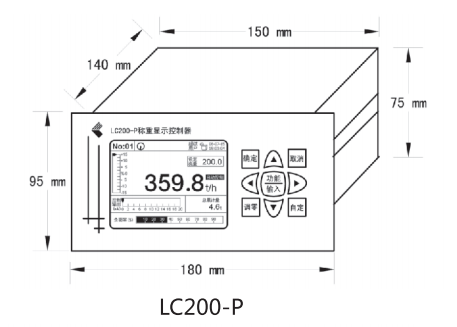

外形尺寸 |
盘装开孔尺寸:153X78mm(宽X高) |
盘装箱体尺寸:150X75X140mm(宽X高X深) |
重量 |
1.5~3kg |
环境防护能力 |
防护能力不低于IP51级 |
累计量显示范围 |
0~999999t,0~999999Kg |
校准时累计量分度值 |
0.1kg |
瞬时流量显示范围 |
0~9999t/h,0~9999Kg/h |
静电放电 |
接触放电:6kV(试验等级为3级) |
电磁兼容 |
电快速瞬变脉冲群 |
电源端口:电压峰值:lkV(试验等级为2级) |
信号线端口:电压峰值:0.5kV(试验等级为1级) |
抗电磁场福射 |
频率:80MHz至1000MHz |
场强:3V/m(试验等级为2级) |
调制:80%调幅,1kHz正弦波 |
重量信号 |
非线性误差 |
<0.03%F.S |
传感器激励电压/电流 |
DC5V,150mA,可连接8个350Ω的传感器 |
输入信号范围 |
0~15mV |
A/D内码 |
100000(10mV) |
A/D转换速率 |
100次/秒(典型值,可设置其它速率) |
仪表灵敏度 |
0.1μV/d |
线缆长度 |
模拟传输500m(Max.RVVP6x0.5mm²) |
数字传输1200m(Max.RVVP2x0.5mm²) |
速度信号 |
速度传感器类型 |
1:NPN集电极开路光电式 |
2:二线制磁电式 |
3:二线制或三线制(NPN)接近开关 |
速度传感器电压/电流 |
DC12V,50mA(Max) |
频率范围 |
1~2000Hz |
信号电压幅度 |
>4V(峰-峰) |
最大信号电压幅度 |
60V(峰-峰) |
滞后电压 |
±0.3V |
线缆长度 |
模拟传输500m(Max.RVVP3x0.5mm²) |
数字传输1200m(Max.RVVP2x0.5mm²) |
模拟量输出 |
数量 |
2路光隔输出 |
电流输出 |
0~20mA,4~20Ma可选择 |
电压输出 |
0~5V,0~10V,可选择 |
使用外置电阻器将电流转换为电压。 |
例如:500Ω电阻可将20mA转换为10V。 |
最大负载 |
500Ω(0~20mA,4~20mA) |
分辨率 |
12位 |
精度 |
0.001 |
隔离电压 |
1000VDC(Min.) |
功能 |
1:PI控制输出2:输出流量信号 |
模拟量输入 |
电流输入 |
0~20mA,4~20mA可选择 |
电压输入 |
0~5V,0~10V可选择 |
输入阻抗 |
150〇(0~20mA,4~20mA)>10KQ(0~10V,0~5V) |
分辨率 |
10位 |
精度 |
0.20% |
功能 |
1:设定给定流量2:速度信号 |
开关量输出 |
数量 |
4路,其中D01、D02、D03为电磁继电器,D04为光耦输出 |
隔离电压 |
2500VDC(Min.) |
负载 |
电磁继电器:最大AC250V,最大2A; |
光耦:最大DC55V,最大50mA |
功能 |
1:吨脉冲输出 |
2:故障报警输出 |
3:配料皮带机启动 |
4:预给料机启动 |
5:缺料输出 |
6:电流环大屏幕显示累计量(仅限D04) |
7:电流环大屏幕显示瞬时量(仅限D04) |
8:电子秤运行 |
9:定量停机 |
