LC200-B皮带秤仪表配料秤仪表

　　LC200-B皮带秤仪表配料秤仪表产品介绍：

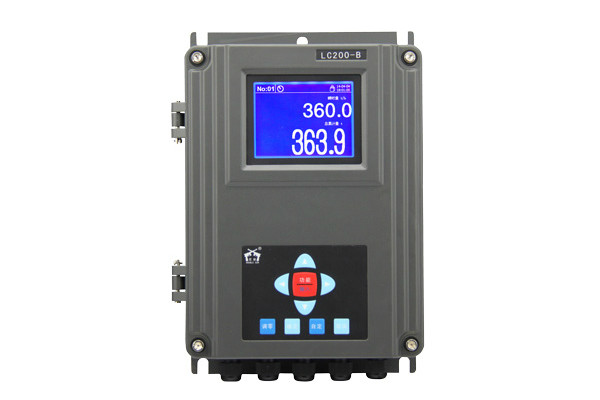

　　LC200-B皮带秤仪表配料秤仪表，为壁挂式称重显示仪表，外形为壁挂式，壳体坚固，防尘防水设计，挂于墙面。LC200-B仪表可用于计量皮带秤、配料皮带秤、定量控制皮带秤、配料失重秤、定量失重秤、定量加料秤、配料螺旋秤等连续累计自动衡器的单机或组网使用。LC200-B皮带秤仪表采用了32位ARM单片机、多任务实时操作系统、现场总线通讯等先行技术，结合全图开化中文操作界面，可方便地与DCS和PLC联网。

　　LC200-B皮带秤仪表配料秤仪表产品参数：

项目		技术指标
—般规格	电源范围	AC85~264V,50/60HZ
	功率	<15W
	电源保险丝容量	250V,0.5A
	温度范围	-10~40℃
	相对湿度	<90%RH

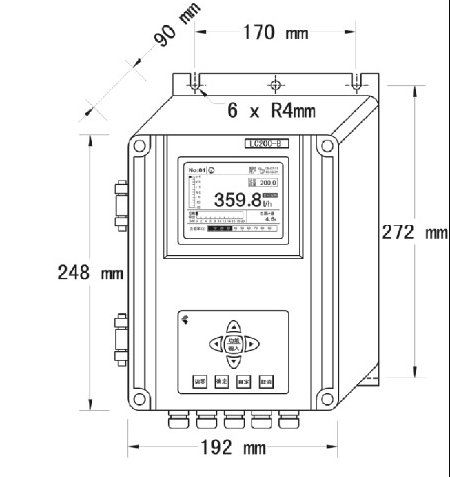

		壁挂箱体尺寸：190X250X88mm(宽X高X厚）
	重量	1.5~3kg
		壁挂仪表防护能力不低于IP62级
	累计量显示范围	0~999999t，0~999999Kg
	校准时累计量分度值	0.1kg
	瞬时流量显示范围	0~9999t/h，0~9999Kg/h
	静电放电	接触放电：6kV(试验等级为3级）
电磁兼容	电快速瞬变脉冲群	电源端口：电压峰值：lkV(试验等级为2级）
	电快速瞬变脉冲群	信号线端口：电压峰值：0.5kV(试验等级为1级）
	抗电磁场福射	频率：80MHz至1000MHz
		场强：3V/m(试验等级为2级）
		调制：80%调幅，1kHz正弦波
重量信号	非线性误差	<0.03%F.S
	传感器激励电压/电流	DC5V，150mA,可连接8个350Ω的传感器
	输入信号范围	0~15mV
	A/D内码	100000(10mV)
	A/D转换速率	100次/秒(典型值，可设置其它速率）
	仪表灵敏度	0.1μV/d
	线缆长度	模拟传输500m(Max.RVVP6x0.5mm²)
	线缆长度	数字传输1200m(Max.RVVP2x0.5mm²)
速度信号	速度传感器类型	1:NPN集电极开路光电式
		2:二线制磁电式
		3:二线制或三线制（NPN)接近开关
	速度传感器电压/电流	DC12V,50mA(Max)
	频率范围	1~2000Hz
	信号电压幅度	>4V(峰-峰）
	最大信号电压幅度	60V(峰-峰）
	滞后电压	±0.3V
	线缆长度	模拟传输500m(Max.RVVP3x0.5mm²)
	线缆长度	数字传输1200m(Max.RVVP2x0.5mm²)
模拟量输出	数量	2路光隔输出
	电流输出	0~20mA，4~20Ma可选择
	电压输出	0~5V,0~10V，可选择
		使用外置电阻器将电流转换为电压。
		例如：500Ω电阻可将20mA转换为10V。
	最大负载	500Ω(0~20mA，4~20mA)
	分辨率	12位
	精度	0.001
	隔离电压	1000VDC(Min.)
	功能	1:PI控制输出2:输出流量信号
模拟量输入	电流输入	0~20mA，4~20mA可选择
	电压输入	0~5V，0~10V可选择
	输入阻抗	150〇(0~20mA，4~20mA)>10KQ(0~10V，0~5V)
	分辨率	10位
	精度	0.20%
	功能	1:设定给定流量2:速度信号
开关量输出	数量	4路，其中D01、D02、D03为电磁继电器，D04为光耦输出
	隔离电压	2500VDC(Min.)
	负载	电磁继电器：最大AC250V，最大2A;
	负载	光耦：最大DC55V，最大50mA
	功能	1:吨脉冲输出
		2:故障报警输出
		3:配料皮带机启动
		4:预给料机启动
		5:缺料输出
		6:电流环大屏幕显示累计量（仅限D04)
		7:电流环大屏幕显示瞬时量（仅限D04)
		8:电子秤运行
		9:定量停机
