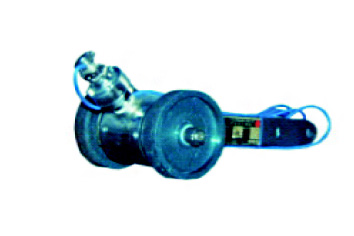

1. GSD5型皮带秤专用速度传感器产品介绍



GSD5型皮带秤专用速度传感器（皮带秤测速传感器），用来测量带式输送机、皮带秤专用的速度传感器，该型号的传感器为防爆型光电式测速传感器，其防爆型式为ExibI，属于矿用本质安全型防爆电气设备，可用于含有瓦斯和煤尘等易燃爆炸物体的矿井之中。

2. GSD5型皮带秤专用速度传感器产品参数



• 产品型号：GSH6
• 安全标志证编号：MFB080120
• 防爆合格证编号：32008046
• 防爆形式：矿用本质安全型（本安型）
• 防爆等级：ExibI级
• 类型：光电式式传感器
• 使用温度：-20℃~60℃
• 环境湿度：≤95%(25℃)
• 环境压强：80kPa~106kPa
• 综合误差：±0.5%FS
• 工作电压：DC4.5-30V
• 测量范围：（0.1~6）m/s



3. GSD5型皮带秤专用速度传感器工作原理



采用光电转化技术，性能可靠、准确地将皮带速度转化为脉冲信号输出。通常安装在皮带机回皮带的上部，速度传感器的磨擦轮可以随着皮带的运动随之转动，该装置在SD+脚输出一系列脉冲，输出的脉冲频率正比于皮带速度。SD+引脚为集电极开路，工作时需要外接2K~10K欧姆负载电阻上拉至+12V电源。



4. GSD5型皮带秤专用速度传感器维护保养：



• 1）清理皮带时不能将水柱直射到速度传感器上，防止进水。
• 2）经常查看称重显示仪表速度采样值，如有异常，检查速度传感器引出线SD+脚输出值，如摩擦轮转动时SD+脚无脉冲输出应将速度传感器拆下更换光电传感器。
